Teplo uvnitř ovládacího panelu nepochází z jediné součásti. Mezi typické zdroje tepla patří:
- PLC a I/O modul
- Napájení
- Relé a stykač
- Svorkovnice a elektroinstalace
- Servopohon nebo krokový pohon
- Transformátor
- HMI nebo displej
Celková produkce tepla je součtem všech složek. Povrch panelu, okolní teplota a stav těsnění také ovlivňují vnitřní teplotu.
Životnost součástí je ovlivněna provozní teplotou. Před výběrem způsobu chlazení potvrďte:
- Maximální povolená okolní teplota každé součásti
- Aktuální naměřená vnitřní teplota panelu
- Teplota povrchu panelu
- Okolní teplota kolem panelu
- Stav těsnění panelu
Pokud se naměřená vnitřní teplota blíží limitu komponent, je zapotřebí chladicí jednotka. Pokud je vnitřní teplota jen mírně nad okolní teplotou, může být dostatečné nucené větrání.
|
Stav |
Doporučená metoda |
|
Vnitřní teplota panelu mírně nad okolní, čistý vzduch |
Ventilátor filtru |
|
Vnitřní teplota panelu 10 až 15 stupňů nad okolní teplotou |
Ventilátor s filtrem, větší průtok vzduchu |
|
Vnitřní teplota panelu 15 stupňů nebo více nad okolní teplotou |
Kompresorová chladicí jednotka |
|
Prach, olejová mlha nebo prostředí s vysokou vlhkostí |
Chladicí jednotka kompresoru s uzavřeným okruhem{0} |
|
Nutné těsnění panelu |
Chladicí jednotka kompresoru s uzavřeným okruhem{0} |
U panelů v prašném nebo zaolejovaném prostředí jednotka s uzavřenou -smyčkou zabraňuje vnikání prachu do skříně ventilačními otvory.
V prašném prostředí, olejové mlze nebo prostředí s vysokou vlhkostí by měly být potvrzeny následující body:
- Úroveň ochrany jednotky
- Interval údržby vstupního vzduchového filtru
- Dráha odvodu kondenzátu
- Stav těsnění panelu
- Odolnost proti korozi montážního držáku
Pokud se v prostředí vyskytuje vodivý prach nebo kovové částice, zkontrolujte před instalací úroveň těsnění panelu.
Kondenzát se může tvořit na povrchu výparníku, když je vnitřní teplota panelu nízká a okolní vlhkost vysoká. Potvrdit:
- Odtokové potrubí není ucpané
- Odtokový otvor je mimo elektrické součásti
- Drenážní potrubí má spád dolů
- Odtokový otvor není v místě s akumulací vody
Je-li vlhkost velmi vysoká, prodiskutujte řešení řízení kondenzátu při potvrzení objednávky.
Napájení: 220V/1/50Hz.
Před připojením napájení ověřte:
- Napětí a frekvence odpovídají typovému štítku
- Průřez napájecího kabelu- splňuje požadavky na proud jednotky
- Zemnící vodič je připojen
- Napájení je stabilní a bez častého kolísání napětí
U panelů napájených ze společné rozvodné jednotky se ujistěte, že dodatečné zatížení nepřekračuje kapacitu rozvodu.
Doporučená údržba:
|
Interval |
Položka |
|
Měsíční |
Vyčistěte vstupní vzduchový filtr, zkontrolujte odvodňovací potrubí |
|
Čtvrtletní |
Zkontrolujte provozní proud jednotky, zkontrolujte těsnění |
|
Každých 6 měsíců |
Zkontrolujte snímač teploty, zkontrolujte lopatku ventilátoru |
|
Každých 12 měsíců |
Zkontrolujte náplň chladiva, zkontrolujte elektrické připojení |
Uschovejte náhradní díly: vzduchový filtr, těsněnítěsnění, drenáže potrubí, ventilátor.
|
Příznak |
Kontrola |
|
Vnitřní teplota panelu je příliš vysoká |
Zablokování filtru, okolní teplota, vývin tepla panelu |
|
Voda uvnitř panelu |
Ucpané odtokové potrubí, poškozené těsnění |
|
Jednotka se nespustí |
Napájení, napětí, nastavení regulátoru teploty |
|
Zvyšuje se hluk |
Lopatka ventilátoru, montážní šrouby, vibrace panelu |

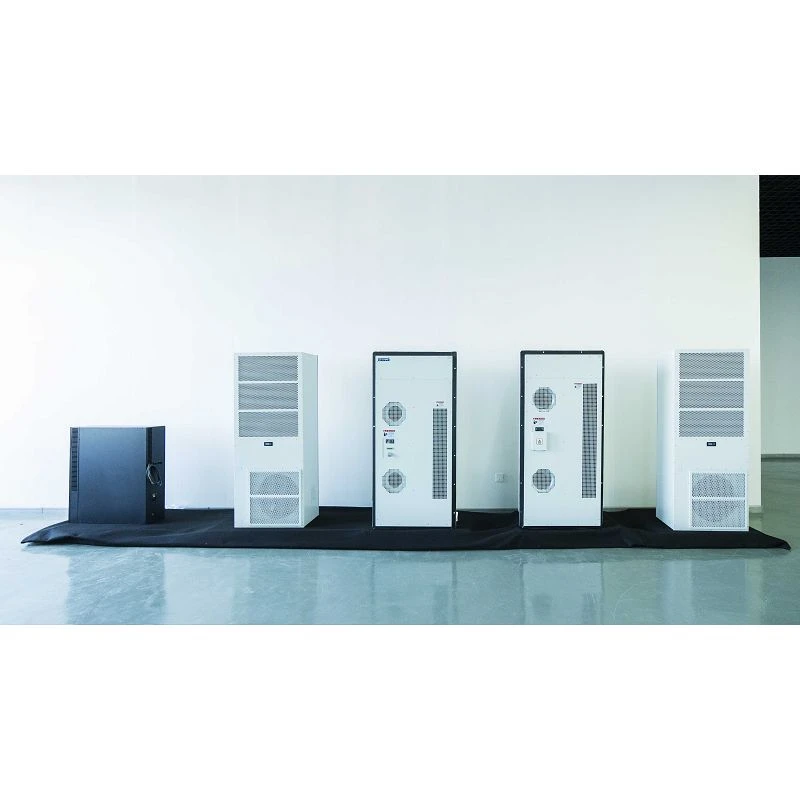

Standardní konfigurace (řada SAS, vybrané modely)
|
Parametr |
Jednotka |
SAS300 |
SAS450 |
SAS800 |
SAS1200 |
|
Chladicí kapacita |
W |
300 |
450 |
800 |
1200 |
|
Napájení |
V/ph/Hz |
220/1/50 |
220/1/50 |
220/1/50 |
220/1/50 |
|
Chladivo |
- |
R22/R134A |
Stejný |
Stejný |
Stejný |
|
Úroveň ochrany (interní/externí) |
IP |
IP54/IP54 |
IP54/IP54 |
IP54/IP54 |
IP55/IP54 |
|
Hluk |
dB(A) |
55 |
55 |
60 |
65 |
|
Rozměry (Š×V×H) |
mm |
287×446×185 |
287×500×185 |
350×630×205 |
361×745×215 |
Otázka: Jak poznám, zda potřebuji kompresorovou chladicí jednotku nebo pouze ventilátor?
A: Změřte vnitřní teplotu panelu a okolní teplotu za normálních pracovních podmínek. Pokud je vnitřní teplota jen mírně nad okolní teplotou a vzduch je čistý, může stačit ventilátor filtru. Pokud je vnitřní teplota o 15 stupňů nebo více nad okolní teplotou nebo pokud je v okolí prach, olejová mlha nebo vysoká vlhkost, je nutná chladicí jednotka kompresoru.
Otázka: Co způsobuje vodu uvnitř ovládacího panelu?
Odpověď: Voda uvnitř panelu obvykle pochází z kondenzátu, který není správně odváděn, nebo z poškozeného těsnění. Zkontrolujte, zda není drenážní potrubí ucpané nebo nemá sklon nahoru. Zkontrolujte, zda není těsnění deformované nebo staré. Je-li vlhkost velmi vysoká, prodiskutujte řešení řízení kondenzátu při potvrzení objednávky.
